Type34-NI 窄幅皮带输送机

产品型号: Type34-NI

产品名称:34型窄幅皮带输送机

使用34mm铝合金型材支架,皮带传送、驱动。皮带幅宽窄,皮带可以选择标准皮带或纠偏皮带。适合比较狭窄的场所使用。驱动部为铸铝一体成型,主动轮和从动轮为铝同步轮,皮带为树脂同步带,具有精度高、静音性及耐久性,无油脂污染。

>>说明

定速:1.6~38m/min

变速:0.11~43m/min
幅宽: 50mm、75mm
搬送能力: max约30kg

>>仕様

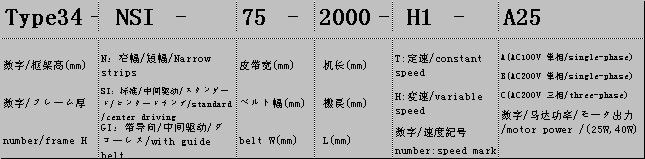

型号标记方法

标准式样(单位:mm)


机高150电源AC100V(单相),AC200V(单相),AC200V(三相)
皮带速度定速,变速皮带材质PVC皮带(标准),PU带
电机功率25W/40W/60W/90W附属件脚,护栏,其它…

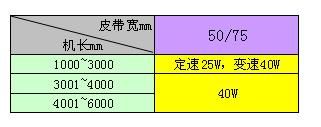

标准设定电机功率表

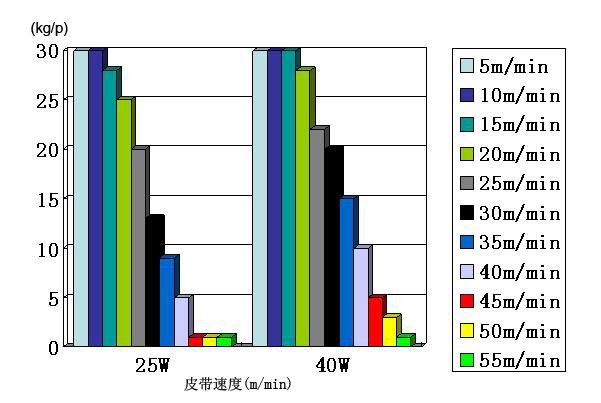

搬送能力表(定速)



皮带速度表


減 速 比速度記号定速(m/min)  50/60Hz速度記号変速(m/min)       5060Hz
1/180T11.6/1.9H10.11~2.1
1/150T21.9/2.3H20.13~2.6
1/120T32.4/2.9H30.16~3.2
1/100T42.9/3.5H40.20~3.9
1/90T53.2/3.9H50.22~4.3
1/75T63.9/4.6H60.26~5.2
1/60T74.8/5.8H70.33~6.5
1/50T85.8/7.0H80.39~7.7
1/36T98.1/9.7H90.54~10.8
1/30T109.7/11.6H100.65~12.9
1/25T1111.6/14.0H110.78~15.5
1/18T1216.2/19.4H121.08~21.5
1/15T1319.4/23.3H131.30~25.9
1/12.5T1423.3/27.9H141.55~31.0
1/9T1532.3/38.8H152.16~43.1

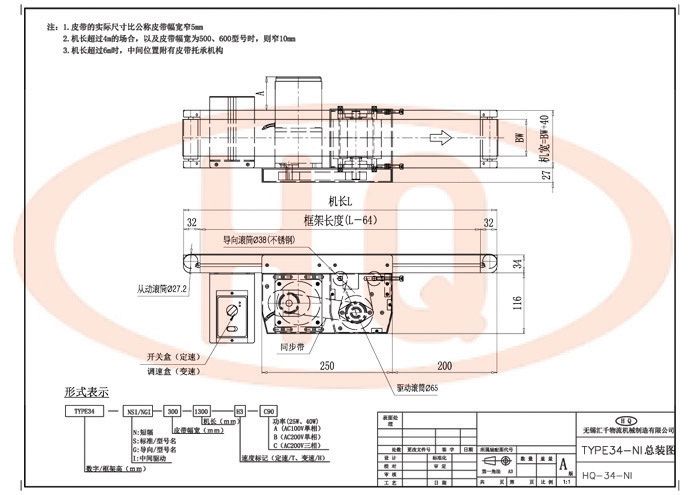

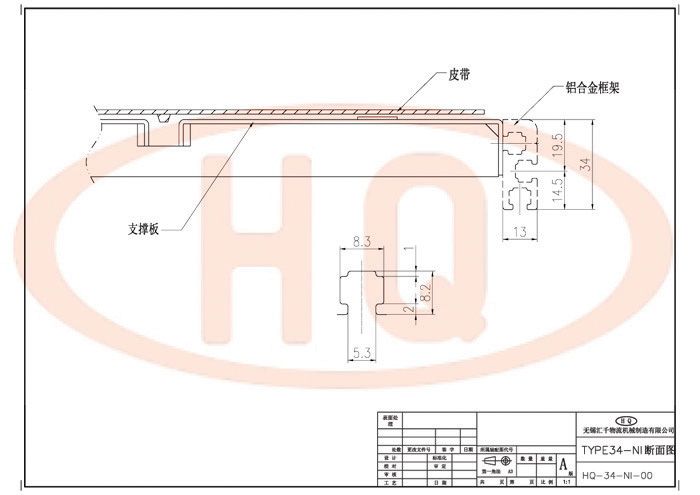

>>示意图
